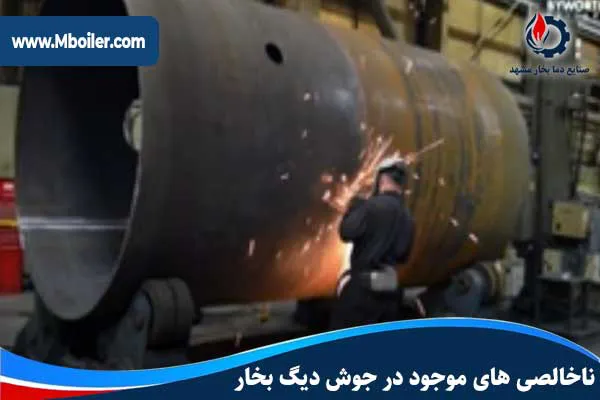

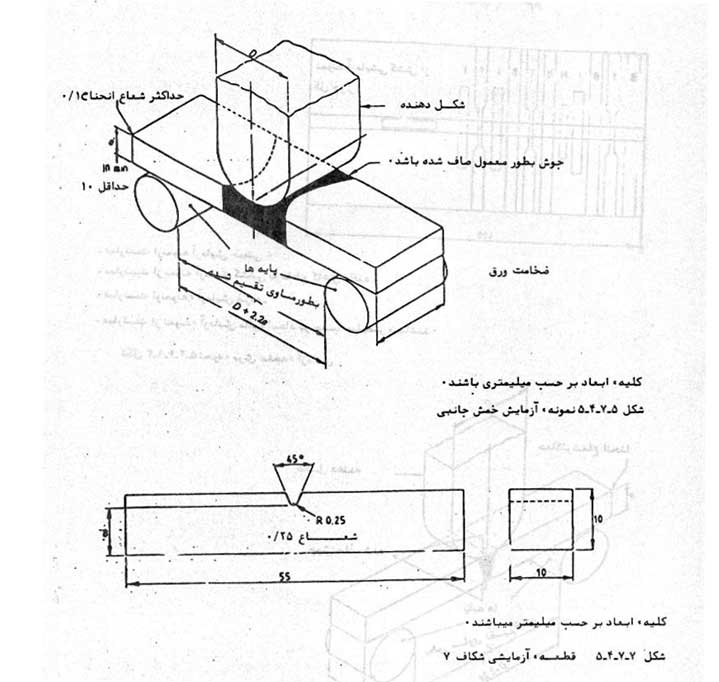

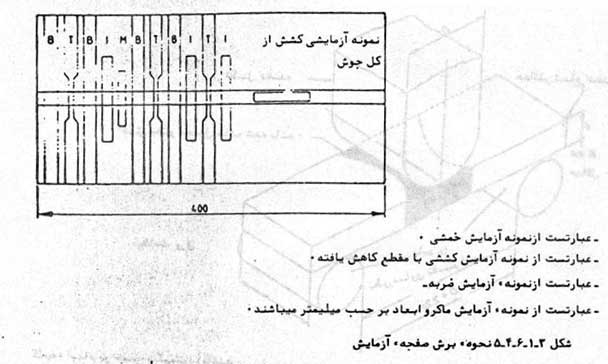

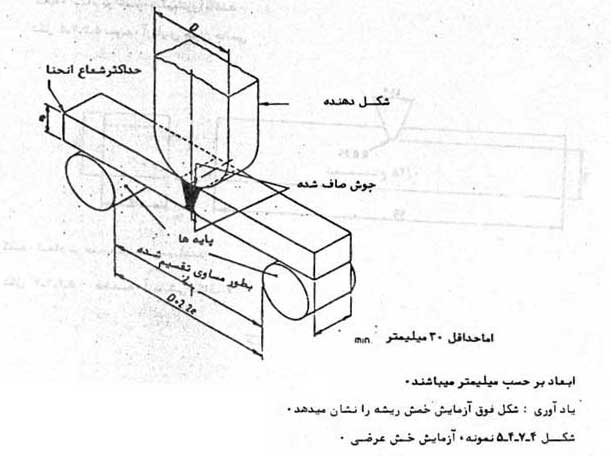

ناخالصی های موجود در جوشکاری دیگ بخار
ج : روش ذره مغناطیسی:
جزئیات روش (و یا روش های) بكار برده شده.
یادآوری: جزئیات كامل را می توان در اوراق اطلاعات فنی استاندارد كه بتوان به آنها رجوع مجدد نمود, ثبت كرد.
د: روش مایع نافذ:
جزئیات مواد و روش های فنی بكار برده شده.
یادآوری: جزئیات را می توان در اوراق اطلاعات فنی استاندارد كه بتوان به آنها رجوع مجدد نمود, ثبت كرد.
5-7 معیارهای قبولی برای عیوب جوش كه توسط آزمون های چشمی و آزمایش غیرمخرب آشكار شده اند.
5-7-1 كلیات:
این بند در مورد جوش های اصلی ساختمان دیگ ها قابل اجرا می باشد. اتصالات جوش شده دیگ باید آنچنان كه بین طرفین مربوطه توافق می شود مورد آزمایش قرار گیرند. (بند k 1-7-3 ملاحظه گردد.)
جوش هائی مورد قبول خواهند بود كه عیوب آنها از حدود داده شده در جدول 5-7 تجاوز نكنند.
یادآوری: بجز ناخالصی های ناشی از سرباره در جوش, این حدود همانند حدود پذیرفته شده برای تائید روش در استاندارد ملی ایران به شماره 154 و برای تائید جوشكار در استاندارد ملی ایران به شماره 154 می باشند.
5-7-2 گروه بندی ناخالصی های موجود در جوش:
5-7-2-1 ناخالصی های مجزا:
ناخالصی را فقط در صورتی می توان مجزا دانست كه به صورت های زیر از یكدیگر جدا شده باشند.

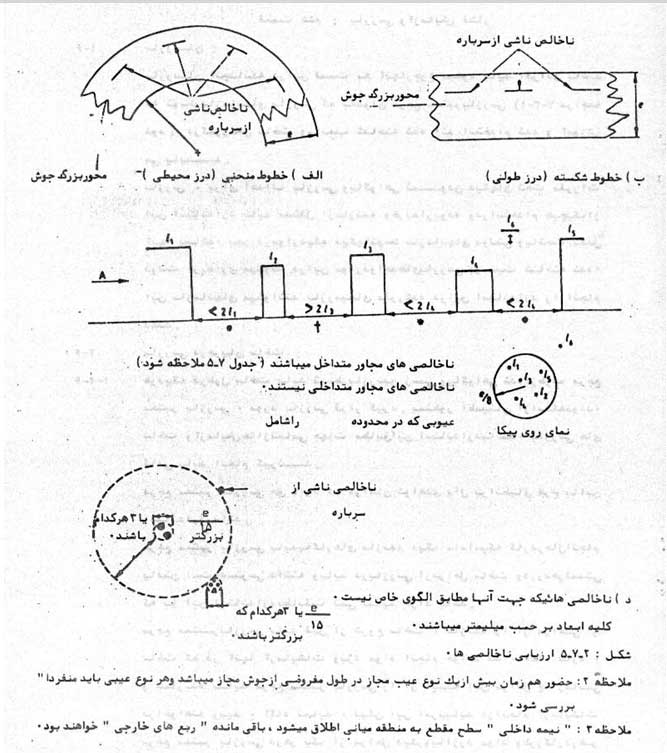

الف: به صورت خطی در یك ردیف قرار گرفته (خطوط محیطی و یا خطوط طولی به شكل های 5-7-2 (الف) و (ب) ملاحظه گردد.
ناخالصی های در یك ردیف قرار گرفته باید با فاصله ای حداقل مساوی دو برابر طول بزرگترین ناخالصی, از یكدیگر جدا باشند (شكل 5-7-2 (ج) ملاحظه گردد.)
ب : ناخالصی هائی كه جهت آنها مطابق الگوی خاصی نیست (شكل 5-7-2 (ه) ملاحظه گردد.)
ناخالصی هائی كه بر روی هم قرار می گیرند قابل قبول می باشند كه روی هم قرار گرفتن آنها از 3 میلیمتر و یا هر كدام كه بزرگتر هستند تجاوز نكنند, و حداقل با فاصله از هر محدوده و یا ناخالصی منفرد دیگری جدا شده باشند.
5-7-2-2 ارزیابی یك گروه از ناخالصی های خطی
ناخالصی های درون یك گروه را باید در ابتدا بطور منفرد مطابق جدول 5-7 ارزیابی نمود. ناخالصی همجوار درون هر محدوده به شعاع باید به یك خط محور مركزی تصویر شوند و سپس با آنها مانند ناخالصی های خطی در یك ردیف قرار گرفته رفتار شود( شكل (ج) 5-7-2 ملاحظه گردد.)
با ناخالصی های مجاور در صورتی می توان همانند ناخالصی های متداخل رفتار نمود كه فاصله خطی آنها از دو برابر طول بلندترین ناخالصی در زوج مورد نظر كمتر باشد.
به هنگام ارزیابی اینكه آیا ناخالصی های مجاور متداخل می باشند. فقط طول واقعی آنها باید در نظر گرفته شود نه طول مؤثر آنها (شكل ج 5-7-2 ملاحظه گردد.)
اگر ناخالصی ها متداخل تشخیص داده شوند, طول واقعی هر ناخالصی و نیز فاصله آن از ناخالصی مجاورش را باید جمع نموده و طول حاصله را به عنوان طول مؤثر, مطابق با جدول 5-7 در بررسی منظور نمود.
5-7-3 ترمیم جوش ها:
جوش های دارای عیوب غیرقابل قبول را باید ترمیم نمود, ترمیم جوش ها باید مطابق با روش تائید شده توسط مرجع معتبر بازرسی و در نظر گرفتن همان معیارهای قبولی جوش اولیه انجام گیرند.
جدول 5-7 حدود قبولی:
نمادهای بكار رفته به شرح زیر می باشد:
e: عبارتست از ضخامت فلز مادر, در صورت یكی نبودن ضخامت ها ضخامت جزء نازكتر به كار می رود.
W: عبارتست از پهنای عیب.
L: عبارتست از طول عیب.
h: عبارتست از ارتفاع عیب.
q: عبارتست از قطر عیب.
c: عبارتست از محیط متوسط جوش.
یادآروری 1: بعد مهم یك عیب از نقطه نظر تاثیر آن در بازدهی كار, ارتفاع و یا ضخامت سرتاسر می باشد. اگر آزمایش امواج ماوراء صوتی جهت تركیایی بكار رود, احتمال دارد كه نشانه هائی از عیب با سطح مقطع ناچیز بدست آید.
در تفسیر مقررات این جدول باید از چنین نشانه هائی كه ارتفاع آنها 1/5 میلیمتر و یا كمتر می باشد صرف نظر شود, مگر اینكه این موضوع به نحو دیگری میان سازنده, خریدار و مرجع معتبر بازرسی مورد توافق قرار گرفته باشد.
برای جوش های لب به لب T شكل كه طبق جدول 5-6-2-2-1 می باشند, اثراتی كه دارای اندازه 2/5 میلیمتر و یا كمتر برای h می باشد بایستی نادیده فرض شود.
یادآوری 2: حضور همزمان بیش از یك نوع عیب مجاز در طول مفروضی از جوش مجاز می باشد و هر نوع عیبی باید منفردا بررسی شود.
یادآوری 3: “نیمه داخلی” سطح مقطع به منطقه میانی اطلاق می شود, باقیمانده “ربع های خارجی” خواهند بود.
