نگهداری و رفع عيب تله های بخار

  • ۱۲ آذر ۱۳۹۹

  • تعداد نظرات: 95

  • تعداد بازدید: 463

  • جدول 1: جدول عیب یابی تله بخار و روش تعمیر رفع عیب

    عیب

    علت احتمالی و روش تعمیر و رفع عیب

    تله تخلیه نمی كند.

    1- مشکلات مربوط به فشار

    • فشار بخار بیش ازحد زیاد است.
    • تنظیم كننده فشار كار نمی كند.
    • فشار سنج دیگ بخار كم نشان می دهد.
    • فشار بخار بدون تنظیم یا تغییرتله بالا رفته است.
      • بعنوان آخرین اقدام با سازنده تله مشورت كنید .او می تواند قطعاتی را برای فشار بالاتر تامین كند یا به شما بگوید كه چگونه تله را تنظیم كنید.

    2- صافی، سوپاپ یا وصاله قبل از تله گرفتگی دارد: تمیز كنید.
    3- اجزاء داخلی تله توسط كثافات یا جرم گرفته اند؛ تله را باز و تمیز كنید.صافی را قبل از تله نصب كنید.
    4- شیر كنارگذر باز است یا نشتی دارد؛ آنرا ببندید یا تعمیر كنید.
    5- اجزاء داخلی تله صدمه دیده یا شكسته اند؛ تله را باز و تعمیر كنید.



    تله نمی بندد.

    1- تله برای بار چگالیده بیش از حد كوچك است ؛ جهت تعیین اندازه تله مناسب، مقدار چگالیده را محاسبه كنید.

    2- مكانیزم معیوب موجب بازماندن تله می شود؛ تعمیر كنید.

    3- بار چگالیده زیاد است:

    • كف كردن دیگ (Boiler Foaming)، كویل های بخار یا سایر واحدها نشتی دارند.
    • بار چگالیده فرآیند صنعتی زیاد است؛ علت افزایش جریان چگالیده را یافته و برطرف نمائید یا تله بزرگتری نصب كنید.

    توجه : تله هایی را كه برای كار دائم ساخته شده اند این علائم را نشان نمی دهند. در عوض خط چگالیده به تله پرشده و آب پس می رود.

    تله از خود بخار

    رد می كند.

    1- شیر كنار گذرگاه باز است یا نشتی دارد ؛ ببندید یا تعمیر كنید.

    2- تله آب بندی اولیه اش را از دست داده و خالی مانده است ؛شاید فشار بخار دفعتا یا برای همیشه افت كرده باشد؛ این امر را بررسی كنید.

    3- تله جرم و كثافت گرفته است ؛آنرا باز و تمیز كنید.

    4- تله نوع سطلی معكوس (Inverted Bucket Trap) خیلی بزرگ است آب بند را بیرون می دهد، از اریفیس كوچكتر استفاده كنید یا اصلا آن را با یك تله كوچكتر عوض كنید.

    ظرفیت تله ناگهان افت می كند.

    1-فشار بخار ورودی بسیار كم است،

    •  آنرا تا حد فشار كار تله افزایش دهید.
    • یك تله بزرگ تر نصب كنید.
    • قطعات فشاری را تعویض یا تنظیم كنید.

    2-فشار برگشت خیلی زیاد است؛

    • در خط برگشت دنبال گرفتگی بگردید.
    • تله، بخار را به خط برگشت می فرستد.
    • در خط برگشت، مسیر گذرگاه یا هواگیر مسدود شده را باز كنید.
    • فشار برگشت خیلی كم است؛ آنرا زیاد كنید.

    چگالیده از سیستم تخلیه نمی شود.

    1- سیستم هوا گرفته است؛ از یك هواگیر مناسب استفاده كنید یا تله را با تله دیگری كه ظرفیت هواگیری بیشتری دارد تعویض كنید.

    2- فشار بخار كم است، آنرا تا حد مناسب افزایش دهید.

    3-مسیر چگالیده اتصال كوتاه شده است، برای هریك از واحدها از تله جداگانه استفاده كنید.



    جدول1: عیب یابی تله بخار و تعمیر و رفع عیب

    عیب علت احتمالی و روش رفع عیب

    بخار به اندازه كافی گرم نیست.

    1-المان های ترموستاتیك در تله های رادیاتور معیوبند؛

    آنها را در آورده و آزمایش كنید و المان های خراب را تعویض نمایید.
    2-دیگ پر از آب است.

    سطح آب دیگ را پایین بیاورید. اگر دیگ كف می كند، شعله مشعل را بررسی كرده و هنگام تخلیه دیگ، هر پانزده دقیقه یكبار دیگ را با آب تازه تغذیه كنید.

    3-نشیمنگاه سوپاپ خش برداشته یا از گردی خارج شده است.

    نشیمنگاه را سنگ بزنید یا بدنه كهنه تله را تعویض كنید.

    4-پمپ خلاء مداما كار می كند

    امكان دارد یكی از رادیاتورها ترك برداشته باشد، خط برگشت اصلی بریدگی داشته باشد، وصاله های ترك خورده یا مهر ماسوره ای لق شده باشد یا ممكن است واشر محور پمپ نشت كند.

    5-در سیستم ضربه قوچ زیاد روی می دهد،

    اندازه تله بخار آبریز (Drip Trap) را بررسی كنید. اگر این تله كوچك باشد قادر نیست تمام چگالیده ای كه طی زمان گرمادهی اولیه تشكیل می شود را رد كند كه نتیجتا ضربه قوچ پدید می آید.

    اگر خطوط تخلیه تمیز و عاری از جرم هستند تله بزرگتری نصب كنید. اندازه تله را بر اساس بار گرمادهی اولیه تعیین كنید نه شرایطی كه لوله های اصلی داغ شده اند.

    6-سیستم تخلیه می شود؛

    دیگ های بخار قدیمی گاهی مسئله ساز می شوند چرا كه شمار زیادی از المن های تله معیوبند. ساده ترین راه این است كه همه المن های ترموستاتیك در رادیاتورها تعویض گردند. این مطمئنا ارزان تر تمام می شود.

    تله در زمستان یخ می زند.

    1-خطوط تخلیه كه در آنها جمع می شوند دارای مسیر افقی طولانی هستند؛ خط تخلیه را تا حد ممكن كوتاه نموده آن را به سمت بیرون تله شیب دهید.
    2-تله بخار و لوله ها عایق كاری نشده اند. تله های واقع در خارج ساختمان و لوله های متصل به آنها را عایق كاری كنید.

    در خط برگشت جریان معكوس پدید می آید.

    1-تله بخار واقع در زیر خط برگشت وصاله مناسب ندارد؛

    برحسب نظر سازنده تله، از شیر یكطرفه و یك آب بند استفاده كنید.
    2-تله بخار فشار چگالیده را به خط برگشت پایین تخلیه می كند؛

    ممكن است ریزش چگالیده سبب ایجاد فشار معكوس بالایی شود، جهت جلوگیری از افزایش فشار خط برگشت از فشار كار تله لوله كشی را تعویض كنید.

    3-قبل از تله ترموستاتیكی كه چگالیده را به خط اصلی تخلیه می كند، ساقه خنك كننده (cooling leg) نصب نشده است.

    امكان دارد چگالیده آنقدر گرم شده باشد كه نگذارد تله باز كند. از یك ساقه خنك كننده به طول 4 تا 6 فوت (2/1 تا 8/1 متر) قبل از تله ترموستاتیك استفاده كنید. در ساقه خنك كننده صافی نصب كنید تا ذرات جامد به داخل تله وارد نشوند.

    عدم تحرك اهرم، نشت واشر و اتصالات. نشت شناور و تاب برداشتن میله بازوهای آن

    میله ها و خارهای فرسوده یك تله بخار از نوع دهش مداوم ( Continuous –Discharge) سبب عملكرد متناوب و غیر دائم تله می شوند. برای بیشتر این عیوب، وقتی علت آنها معلوم شد، تعمیر مكانیكی كافی است.

    وقتی سوپاپ درست در نشیمنگاه خود نمی نشیند در حالی كه وضعیت آن خوب به نظر می رسد، باید اهرم بندی و طول ساقه مورد بررسی قرار گیرد. ممكن است طول ساقه در اثر سنگ زنی مكرر كوتاه شده یاشد. باید طول ساقه را در دمای عملیاتی (یا نزدیك به آن) تنظیم كرد.

    راه های متعددی برای بررسی عملكرد تله وجود دارند. وجود یك اختلاف دمای ناچیز بین ورودی و خروجی تله نشانه این است كه تله درست كار می كند. عدم اختلاف دما حاكی از نشت كردن تله است و اختلاف دمای زیاد نشان دهنده عدم عبور چگالیده است.



    تله های متناوب

    تله های متناوب (Intemitent Traps) در هر بار باز شدن یك صدای ضعیف”كلیك” تولید می كنند. عمل كردن تله های دائم را می توان با گذاشتن یك میله استماع (Listening Rod) یا گوشی پزشكی (Stethascope) روی بدنه تله مورد بررسی قرار داد(شكل 2، سمت راست).

    اگر مشاهده تخلیه تله نشان دلچسبی از چگونگی عملكرد تله نباشد، ریختن چگالیده به یك ظرف آب، آزمایش خوبی است. وزن مقدار اولیه آب ظرف اندازه گرفته شده و دمای آن بررسی می شود.

    بعد از تخلیه تله، وزن آب مجددا اندازه گیری و دمای آن بررسی می شود. گرمای پس داده شده از چگالیده خروجی از تله جهت كاهش دمای آن تا درجه نهایی مساوی است با گرمای گرفته شده توسط آب مخزن برای رسیدن به همان دما.

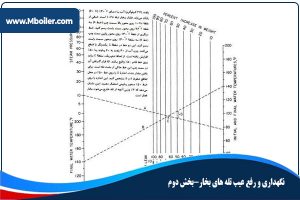

    نمودار شكل 3 محاسبات را ساده می‌كند و نیازی به جداول بخار نیست. برای عیب یابی و رفع عیب تله بخار نیز می توان از جدول 1 استفاده كرد.

    ترجمه و اقتباس : مهندس سید مجتبی طباطبائی
