تجهيزات تاسيسات استخر

تاسیسات مكانیكی استخر آبگرم از دو قسمت تجهیزات مربوط به تصفیه آب و تجهیزات گرمایش آب استخر تشكیل شده است.

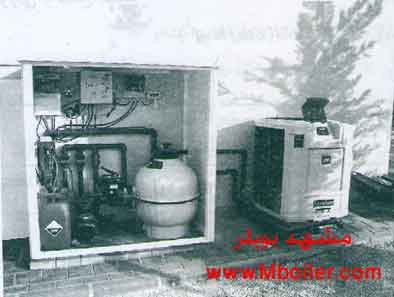

این تجهیزات شامل پمپ سیركولاتور (به منظور لایروبی استخر)، فیلترها، كلرزن ها، موگیرها، مبدل ها، مخزن آب جبرانی و دیگ آب گرم هستند. بدلیل حجیم بودن این قبیل تجهیزات و با توجه به تقاضا و گسترش استخرهای كوچك خانگی بعضی از كارخانجات سازنده تجهیزات آبی اقدام به ساخت پكیج هایی مانند شكل زیر نموده اند كه به لحاظ بهینه كردن فضای مورد نیاز تجهیزات و همچنین نصب و نگهداری آسان برای مصرف كنندگان با استقبال خوبی روبرو شده است.

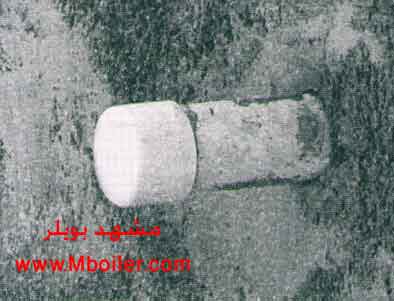

لایروبی مكشی (دهانه مكنده Vacum Cleaning)

هر چند كه مقررات، نصب دریچه خلاء را الزامی نمی داند اما در بعضی از استخرهای شنا از این دریچه ها كه فقط مربوط به نظافت و لایروبی استخر است استفاده می شود. دهانه مكنده كه تقریبا 40 فوت (12 متر) طول محیط استخر تكرار می شود به پمپ متصل است و مانند جارو برقی های معمولی كار می كنند تنها بجای هوا آب را می مكند. اتصال های مكنده ممكن است پمپی جداگانه از نوع پروانه باز داشته باشند ولی اكثرا با پمپ اصلی تصفیه آب كار می كنند.

مشخصات پمپ ها

یكی از پركاربردترین دستگاه ها در تاسیسات، پمپ های گریز از مركز هستند كه كار جابجایی و انتقال آب را انجام می دهند. بنابراین انتخاب یك پمپ مناسب در كاركرد سیستم فوق العاده مهم است. مثال عملی جهت انتخاب پمپ:

پس از محاسبات می خواهیم پمپ گریز از مركزی را از كاتالوگ انتخاب كنیم كه آبدهی و ارتفاع آن به ترتیب 29(m)-50(m³/h) باشد.

1- ابتدا تعیین نوع پمپ به منحنی همپوشانی پمپ های گریز از مركز در كاتالوگ پمپیران مراجعه می كنیم:

با مشخصات ذكر شده دو انتخاب خواهیم داشت:

• الف) پمپ 315-65، 1450 دور در دقیقه
• ب) پمپ 160-50، 2900 دور در دقیقه

با توجه به اینكه استهلاك پمپ ها در دور بالا بیشتر است، چنانچه كاركرد پمپ مداوم باشد بهتر است مورد “الف” را انتخاب كنیم و در صورتی كه كاركرد پمپ در فواصل زمانی باشد انتخاب مورد “ب” بهتر خواهد بود.

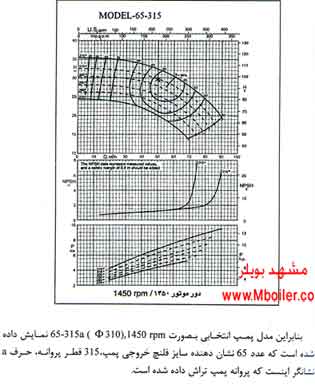

2) برای تعیین قطر پروانه با فرض اینكه كاركرد پمپ بصورت مداوم باشد مورد “الف” را انتخاب كنیم. سپس به منحنی مشخصات هیدرولیكی پمپ 315-65 در دور 1450 مراجعه كرده و نقطه تقاطع آبدهی 50(m³/h) و ارتفاع  29 (m) را یافته و اولین منحنی بالای این نقطه را كه مربوط به پروانه با تراش 310 می باشد را انتخاب می كنیم. بنابراین پمپ مورد تقاضا، پمپ گریز از مركز 315-65 ، 1450 دور در دقیقه با تراش 310 می باشد.

3) با توجه به اینكه نقطه انتخاب در منحنی مشخصات هیدرولیكی بین راندمان 65% و 66% می باشد راندمان پمپ مورد انتخاب در حدود 2/65% است.

4) جهت انتخاب الكتروموتور منحنی توان را برای تراش پروانه 310 در نظر گرفته و به عدد 8/2(kw) می رسیم. بنابراین جهت عملكرد مطمئن الكتروموتور11 (kw) با دور 1450 را انتخاب می كنیم.

بنابراین مدل پمپ انتخابی بصورت 65-315a(310).1450rpm نمایش داده شده است كه عدد 65 نشان دهنده سایز فلنچ خروجی پمپ، 315 قطر پروانه، حرفش نشانگر اینست كه پروانه پمپ تراش داده شده است.

جهت سهولت و تسریع در انتخاب، در بالاترین راندمان موجود نقطه عملكرد چند مدل پمپ با دور 1450rpm در جدول ذیل آمده است:

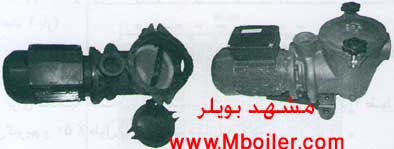

پمپ های مورد استفاده در استخرها از نوع یك طبقه بوده و ظرفیت آن باید به گونه ای باشد كه حداقل 3 بار در شبانه روز آب كل استخر را سیركوله كند. در شكل زیر یك نمونه پمپ استخر با صافی سرخود را كه در استخرهای خانگی كاربرد دارند مشاهده می نمایید.

در ظرفیت‌های بالاتر از سیستم پمپاژ با صافی و موگیر مستقل استفاده می شود. دبی آب پمپ گردش كننده بین استخر و موتور خانه از تقسیم حجم استخر بر تعداد ساعات عبور كل استخر از صافی ها به دست می آید.

اما در مورد محاسبه و تعیین هد پمپ تصفیه برای غلبه بر افت فشار سیستم، یكی از عوامل مهم كه بیشترین افت فشار را سبب می شود نوع فیلتر تصفیه است طوریكه افت فشار در فیلترهای شنی تا 50 فوت و در فیلترهای دیاتمایت تا 100 فوت در محاسبه در نظر گرفته می شود.

نهایت آنكه هد پمپ سیركولاتور بایستی به اندازه ای باشد كه بتواند افت فشار فیلتر، افت فشار مبدل ها (تقریبا 10 فوت)، افت فشار كلكتورها و افت فشار سیستم لوله كشی و اتصالات را (با احتساب ضریب اطمینان 10 درصد) جبران نماید.

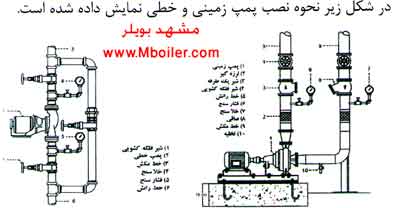

در هنگام خرید پمپ معمولا 2 دستگاه یا بیشتر تهیه می شود تا یكی از آنها نقش رزرو داشته باشد. در نصب پمپ باید دقت كرد طوریكه محفظه پمپ در زیر سطح تراز آب استخر قرار گرفته باشد (فشار مثبت) و پروانه آن كاملا در آب غوطه ور شود.

همچنین محل استقرار پمپ حتی الامكان نزدیك استخر بوده و در قسمت مكش آن به غیر از صافی اصلی پمپ دستگاه موگیر نیز نصب شود تا الیاف پارچه و مو در فرایند پمپاژ اختلال ایجاد نكنند.

نکات مهم در طراحی فضای استخر

تجهیزات تصفیه و گرمایش استخر و فضای کافی و مناسب برای نگهداری از آن ها یکی از مهم ترین چالش ها برای مدیران مکان های تفریحی به شمار می رود.

فضای اطراف استخر

در اطراف استخر معمولا میز و صندلی برای استراحت و صرف چای و قهوه، محل بوفه، محل پخت و پز، و محل برای شستن ظروف و…. در نظر می گیرند.

برای استفاده از استخر در هتل این فضاها موردنیاز است:

• محل تصفیه استخر
• محل تحویل حوله و دمپایی
• كابین رختكن ها
• دوش، دستشویی و توالت

استخرهای شنا در هتل ها

استخرهای شنا كه در هتل ها ساخته می شود و هر چند وقت یك بار آب آنرا تعویض و یا تصفیه می كنند حجم آب استخر و تصفیه آن برای تعداد مشخص در نظر گرفته می شود. متأسفانه اغلب استخرهای عمومی دستگاه تصفیه را كوچكتر از حجم آب استخر نصب می نمایند و محاسبه درستی از اندازه استخر نمی شود كه چند متر مكعب ظرفیت آب استخر است و همیشه شاهد آن هستیم كه در استخرهای عمومی تعدادی كه داخل استخر هستند بسیار بیشتر از محاسبات است.

بطور مثال اگر فیلتر شماره 72 باشد به ازای هر شماره فیلتر 4 متر مكعب آب فیلتر می شود. در هر 8 ساعت 288=72×4 متر مكعب آب تصفیه می شود. و برای هر شناگر 2/3 تا 2/5 متر مربع در نظر گرفته می شود كه می بایست به این نكات توجه شود. استخر شنا یکی از با ارزش ترین و مفید ترین ورزش ها است ولی اگر مسئولین بی توجه باشند می تواند عوارض نا خوشایندی همراه داشته باشد.

در زیر بطور خلاصه به نکاتی درباره تجهیزات تصفیه و گرمایش استخر اشاره می شود

1. استخر باید استانداردهای خاصی داشته باشد و رعایت شود و هر استخری نمی تواند استاندارد باشد
2. از نکات اولیه و مهم در استخرهای عمومی بهداشت و بار ظرفیتی استخر است
3. کنترل های آلودگی و ایمنی اطراف استخر باید مورد توجه باشد
4. محیط اطراف استخر و لاکرهای مخصوص لباس می بایست بطور مستمر گندزدایی شود بخصوص محل های که با بدن انسان در تماس است
5. آب استخر باید کاملا زلال و عاری از هرگونه مواد معلق باشد و کلر برای گندزدایی رایج ترین می باشد و در زمان استفاده از کلر باید PH و دمای آب کنترل شود
6. چراغ های برق داخل استخر حتما می بایست با برق 12 ولت پیش بینی شود
7. سطوح کنار استخر به دلیل خیس شدن لغزنده می شوند باید طوری طراحی شود که حادثه ساز نباشد
8. پله استخر که برای وارد و خارج شدن در نظر می گیرند نباید آن قسمتی که داخل آب است به دیواره یا کف استخر نصب شود باید کاملا آزاد باشد فقط از بیرون استخر(خارج از آب ) نصب است
9. محل دوش ها باید طوری طراحی شود که قبل از ورود به محوطه استخر از راهروی باریکی که از بالا و اطراف در حال پاشیدن آب است عبور کنند که میهمانان با هر سرعتی عبور کنند وقتی به محوطه استخر وارد می شوند دوش گرفته هستند
10. جلوی درب خروج از استخر شیر آب پرمنگنات پیش بینی شود که بتوانند برای شستشوی پاها استفاده کنند
11. مسؤل استخر هتل یك مربی شناست كه به میهمانان در صورت لزوم كمك می كند در زمان های که از استخر استفاده می شود باید نجات غریق حضور داشته باشد

چنانچه نکاتی از قبیل کنترل بار استخر و استفاده از مواد گندزدا و تعویض به موقع آب استخر و تصفیه استخر و بهداشت محیط اطراف استخر به نحو شایسته و بموقع انجام شود مشکلی پیش نخواهد آمد.

تجهیزات تصفیه و گرمایش مناسب در موتورخانه و تاسیسات

امروزه مانند خیلی دیگر از صنایع، ساخت تجهیزات گرمایشی و تصفیه برای استخر ها توسط افراد و شرکت ها به شدت افزایش یافته است.

لذا تشخیص اینکه این تجهیزات استخر تولید شده دارای کیفیت و اصول فنی مناسب می باشد کار مشکلی می باشد بنابراین توصیه می گردد در تامین این تجهیزات به نکات مهم ذیل توجه شود:

1. بهتر است در خرید دیگ آبگرم و دیگ بخار دقت شود که حتما دارای پلاک و گواهی بازرسی معتبر می باشند.
2. در انتخاب و خرید پمپ مناسب به دلیل دائم کار بودن خیلی از آنها باید با مشورت فنی درست و خرید از تولیدکنندگان معتبر اقدام شود.
3. انتخاب و خرید فیلترهای شنی نیز بسیار با اهمیت است و بهتر است از تولید کننده معتبر با کیفیت قابل قبول خرید نمود.
4. در خیلی از بازار های فروش تاسیسات، متاسفانه مبدل های حرارتی را با سطح حرارتی غیر واقعی به فروش می رسانند و به این روش این افراد اقدام به سودجویی می نمایند.
5. بهتر است اجرای کار نیز به افراد باتجربه واگذار گردد.

ساختمان استخر – اجرای سازه

با رعایت نکات زیر در ساختمان استخر راندمان را به میزان چشمگیری بهبود بخشید.

ساختمان استخر

•  كاسه استخر

كف و بدنه استخر باید مقاومت لازم را با توجه به تغییرات فشار، در داخل و خارج ، استخر داشته باشد و مصالح بكار رفته نیز باید متناسب با شرایط فوق انتخاب شود ساخت دیواره و كف استخر معمولا بصورت بتن مسلح اجرا می گردد. عایق كاری رطوبتی از سمت بیرون و روكش حفاظتی از سمت داخل كاسه استخر ضروری می باشد.

• نازک كاری

سطوح داخلی استخر باید با مصالح نسبتا نرم و صاف پوشیده شود تا در اثر كلر محلول در آب آسیب نبیند همچنین باید به سهولت تمیز شود و در تماس با بدن شناگران ایمنی لازم را داشته باشند.

• لبه استخر

لبه استخر مشابه قرنیز یا درپوشی است كه روی دیوارهای قائم استخر قرار می گیرد. لبه استخر باید از مصالح بسیار محكم و بادوام به صورت پیوسته و بدون شكاف یا گوشه های تیز ساخته شود. لبه استخر باید غیر لغزنده و در استخرهای سرباز در برابر یخبندان مقاوم باشد.

• سیستم های سر ریز آب استخرها

در ابتدا سرریز آب فقط برای جمع آوری خاك و خاشاك روی سطح آب در نظر گرفته می شد. از این رو جریان ورود دائم آب، از یكسو و تخلیه آب به خارج، از سوی دیگر، بهنگام استفاده شناگران و از بین رفتن آب تصفیه شده، موجب شد تا اندیشه تصفیه آب سرریز شده مورد توجه قرار گیرد.

اكنون با استفاده از سیستم های پاك سازی آب به كمك تكنولوژی و امكانات جدید، تصفیه آب استخرها هر روز بهتر و كاراتر می شود. در حال حاضر سیستم های سرریز استخر به صورت های زیر طراحی و اجرا می گردد:

تجهیزات کنترل کننده

در سونای بخار می توان متناسب با نیاز از تجهیزات کنترل کننده مختلفی استفاده کرد. برخی از این تجهیزات صرفا برای روشن و خاموش کردن تجهیزات مولد بخار مورد استفاده قرار می گیرند. در حالی که برخی دیگر امکان تنظیم حداکثر دمای سونا، برنامه ریزی برای مدت زمان کارکرد تجهیزات مولد، کنترل وضعیت روشنایی داخل و … را فراهم می آورند. تابلو برق اختصاصی سونای بخار معمولا در دیوار خارجی سونا نصب می شوند.

نحوه نصب و کارکرد تجهیزات مولد بخار

اندازه مناسب تجهیزات مولد بخار معمولا بر مبنای حجم اتاق سونا تعیین می شود. البته عوامل دیگری مانند نحوه طراحی اتاق سونا و مواد مورد استفاده در سازه آن نیز در این مساله دخيل هستند. در تمامی تجهیزات مولد بخار، آب گرم یا سرد تغذیه برای تولید بخار در معرض گرما قرار می گیرد.

به طوری که این آب از میان لوله های مسی عبور می کند. مولد پس از گذشت دوره زمانی تنظیم شده یا با رسیدن به دمای مورد نظر (هر کدام که زودتر حاصل شود) خاموش می شود. بعضی از تجهیزات مولد مجهز به سیستم های تخلیه خودکار نیز هستندکه با هر بار استفاده، آب را از سیستم تخلیه و آن را با آب تازه جایگزین می کنند.

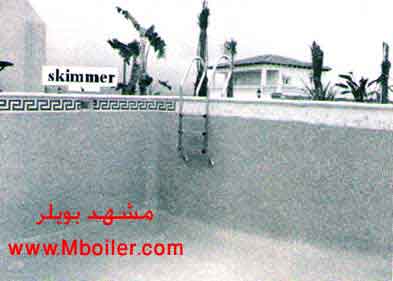

ساختمان استخر – كف آبروها (skimmer)

در ساختمان استخر بدلیل وجود دائمی آب در سازه نیاز به رعایت نکات تکنیکی خاصی وجود دارد. در غیر اینصورت پس از مدت کوتاهی ساختمان کارایی خود را از دست خواهد داد.

تشریح ساختمان استخر

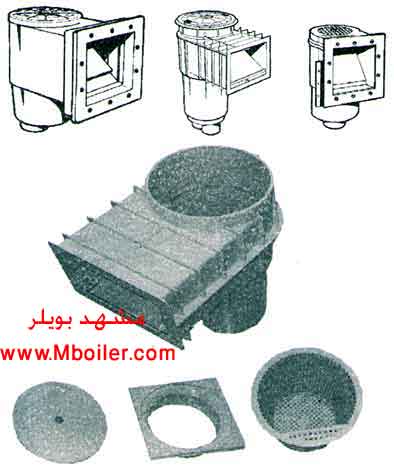

كف آبروها (Skimmer)

یک روش برای جمع آوری اجسام شناور و چربی بدن شناگران كه در سطح آب معلق است استفاده از كف آبروهایی است كه دورتادور استخر تعبیه شده و با لوله كشی به فاضلاب یا سیستم تصفیه منتقل می شود.

اما بیشتر مقررات موجود نصب آنها را الزامی نمی شمارند. كف آبروها باید دورتادور استخر نصب شده و شكل و اندازه آنها چنان باشد كه شناگران زمانی كه از آنها بعنوان دستگیره استفاده می كنند، نتوانند پا یا بازوی خود را در آنها داخل كنند.

كف آبروها همچنین باید بتوانند اجرام شناگر در آب استخر را كه به آنها وارد می شوند، نگهداشته و از برگشت آنها به داخل استخر در اثر موج ناگهانی آب ورودی جلوگیری نمایند. خروجی های كف آبرو بفواصل 3 تا 4 متری در داخل كف آبرو دور تا دور محیط استخر نصب می گردند.

كف آبروها باید به سمت این خروجی ها شیب بندی شوند. آب سرریز استخر كه حاوی اجرام شناگر و چربی بدن شناگران است، مستقیما از طریق این خروجی ها به لوله كشی فاضلاب می ریزد.

لوله كشی

در لوله كشی، برای خروجی ها می توان از لوله های گالوانیزه یا پلیمری استفاده كرد. قطرهای لوله تخلیه حداقل باید 2 اینچ باشد. در تاسیسات بزرگتر برای خارج كردن كفاب از سرپوش مشبك (gutter) و كانال جمع آوری پیرامون استخرها و حوضچه ها استفاده می شود. شكل زیر نمونه ای از این شبكه ها را نشان می دهد انتخاب رنگ مناسب سرپوش مشبك (gutter) زیبایی خاصی به فضای آبی می دهد.

در صورتیكه سیستم فاضلاب استخر به شبكه شهری متصل است جهت حفاظت از آب استخر، در مقابل آلودگی ها، دفع فاضلاب باید با فاصله هوایی و مخزن صورت گیرد.

برای کارایی بیشتر از استخر می توانید از تجهیزات استخر استفاده کنید. این تجهیزات شامل: پمپ، فیلتر شنی، منبع کویل دار، مبدل گرمایی و … می باشد.

مبدل گرمایی یا (حرارتی)

در واقع مبدل گرمایی (حرارتی) سیستمی جهت انتقال حرارت بین دو یا بیش از دو سیال (مایع / گاز) می باشد. مبدل های حرارتی در هر دو فرایند سرمایش و گرمایش به کار گرفته می شوند. سیال های جاری در مبدل ها، عمدتاً به منظور جلوگیری از اختلاط توسط دیواره جامدی از یکدیگر جدا می شوند و البته در انواع بخصوصی از مبدل های حرارتی این امکان نیز وجود دارد که جریان های سیال مستقیماً با هم در تماس باشند.

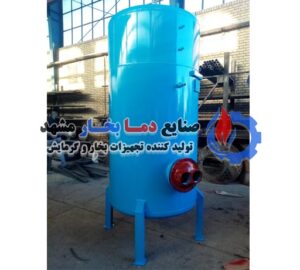

منبع کویل دار یا منبع کویلی نوع ساده تر از مبدل های حرارتی پوسته و لوله می باشد. از منابع کویل دار برای تولید و ذخیره آبگرم مصرفی در مصارف خانگی، تجاری و صنعتی سبک و نیمه سنگین استفاده می شود.

مخزن کویلی از یک استوانه فلزی ایستاده یا افقی بستگی به فضای موتورخانه، دو عدد عدسی محدب در بالا و پایین و یک یا چند رشته کویل دار تشکیل شده است. قیمت منبع کویل دار پارامتری وابسته به ظرفیت، کیفیت بدنه، جنس و مقدار کویل ها و … می باشد.

منبع : كتاب طراحی نگهداری تاسیسات مكانیكی آبی (استخر-سونا-جكوزی)
