انواع دیگ روغن داغ
از دیگ روغن داغ برای دماهای بالا بین ۱۵۰ تا ۳۰۰ درجه سانتی گراد استفاده می شود. دیگ های روغن داغ با توجه به کاربردها و پارامترهای متفاوت انواع مختلفی دارند:
از نظر نوع سوخت مصرفی به سه دسته تقسیم می شوند:
گاز سوز
-
-
- گازوئیل سوز
- دوگانه سوز
-
نوع سوخت دیگ های روغنداغ به میزان دسترسی و صرفه اقتصادی و همینطور ظرفیت حرارتی مورد نیاز ارتباط دارد.
از نظر تعداد پاس ها به سه دسته تقسیم می شوند:
تک پاس
-
-
- دو پاس
- سه پاس
-
پاس در دیگ های روغن داغ به معنی تعداد مسیر رفت یا برگشت از ورودی به خروجی می باشد. دلیل استفاده از چند پاس ایجاد سطح تماس بیشتر میان لوله ها و شعله مشعل است.
از این رو با افزایش تعداد پاس راندمان نیز افزایش می یابد. البته این افزایش تعداد لوله بر روی قیمت تمام شده دیگ روغن تاثیر دارد.
همچنین با افزایش تعداد پاس توان پمپ جهت سیرکوله کردن نیز افزایش می یابد. از این رو باید با بررسی شرایط و تعیین میزان اولیه سرمایه گذاری و هزینه های عملیاتی اقدام به سفارش دیگ روغن داغ در پاس های مختلف نمود.
از نظر نوع ساخت به دو دسته تقسیم می شوند:
بویلر روغن داغ نوع افقی
-
-
- بویلر روغن داغ نوع عمودی
-

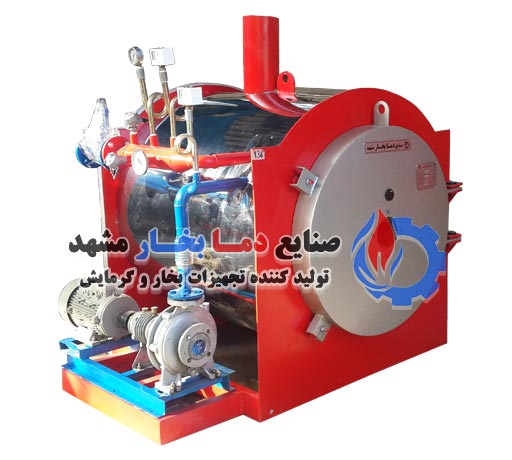

۱-دیگ روغن طرح افقی
در این مدل از دیگ روغن داغ کوئل و استوانه کوره در راستای افقی نصب شده و بر روی پایه های نوع زینی یا یکپارچه نصب می شود
۲-دیگ روغن طرح عمودی
در این مدل از دیگ روغنداغ کوئل و استوانه کوره بصورت عمودی بر روی پایه در زیر دیگ نصب می شود. هرکدام از دیگ های روغن داغ متناسب با ظرفیت و نیاز کارخانه مورد نظر طراحی و تولید می شوند که هرکدام از آنها به نسبت خود مزایا و معایبی دارند. معمولا دیگ های روغن داغ عمودی در ظرفیت های پایین یا به دلیل محدودیت فضا استفاده می شود ولی دیگ های روغن داغ افقی دارای راندمان بالاتری هستند.
