فیلتر شنی

  • ۲۸ اسفند ۱۳۸۷

  • تعداد نظرات: 96

  • تعداد بازدید: 579

  • فیلتر شنی

    آشنایی با فیلترهای شنی، بیان مشخصات کلی یک فیلتر شنی مناسب و استاندارد، خصوصیات فیزیکی، ابعاد دستگاه و جدول فنی و اجزای مختلف بکار رفته در ساخت آن. فیلتر شنی یکی از تجهيزات اصلی تصفيه آب استخر می باشد.

    دستگاه فیلتر یا تصفیه کننده نوع شنی از جمله تصفیه کننده های پر کاربرد در تاسیسات می باشد و یکی از مهم ترین کاربردهای این دستگاه در تصفیه آب استخر، سونا و جکوزی می باشد.

    ساختمان فیلتر شنی از بدنه یا پوسته فولادی تشکیل شده که به صورت یک استوانه بوده که از دو طرف بسته شده است و عمل تصفیه آب توسط لایه هایی از سنگ سیلیس با دانه بندی مشخص انجام می شود.

    طراحی و ساخت این نوع فیلتر یا تصفیه کننده فولادی (فيلتر شني)، بسته به دبی و سرعت مورد نیاز تصفیه آب، محاسبه و تولید می گردد.

    این دستگاه تصفیه آب که برای جداسازی ذرات مخلوط در آب در سایز های میلی متری مورد استفاده قرار می گیرد ولیکن با توجه به لایه میکرونی از مواد آلی که بر روی سیلیس بسته می شود از قابلیت حذف مواد میکرونی و برخی از ذرات مضر داخل آب را نیز دارا می باشد.

    فیلتر شنی

    فیلتر شنی

    فیلتر شنی (Sand Filter)

    مشخصات عمومی فیلتر شنی

    مدل : M.S.F

    ظرفیت : 13 الی 312 گالن در دقیقه

    فشاركار :4 اتمسفر

    داخل مخزن : پوشیده بارنگ اپوكسی



    خصوصیات ساخت فیلتر شنی در صنایع دما بخار مشهد

    • ورق های فولادی مصرفی از نوع ورق های فولادی ST37 و با ضخامت های مشخص می باشد.
    • در روی فیلتر در قسمت فوقانی و در كنار دستگاه، دو دریچه آدم رو (MANHOLE) جهت ریختن سنگ سیلیس و سرویس دستگاه قرار داده شده است.
    • سطوح داخلی مخزن پس از زنگ زدایی كامل با رنگ اپوكسی مخصوص پوشش داده می شوند و سطوح خارجی نیز پس از تمیزكاری با رنگ روغنی مرغوب پوشیده می شوند.
    • قسمت كف دستگاه، از صفحه دو جداره ای جهت قرارگرفتن نازل ها و به همراه نازل های پلاستیكی مخصوص جهت جمع آوری و خروج آب، تشكیل شده است
    • فشار كار دستگاه 2 تا 4 اتمسفر و فشار تست دستگاه در كارخانه 6 اتمسفر می باشد.
    • دستگاه به همراه شیر آلات صلیبی كه آن را را در حالت های تصفیه، شستشو و بك واش قرار می دهند و به همراه شیر هواگیری و گیج فشار ارائه می گردد.
    • لایه های به كار رفته در فیلترها، از سنگ سیلیس با درجه خلوص بالای 98 درصد و از نوع سیلیس سفید و با دانه بندی ذیل می باشند:

    تا ارتفاع 15 سانتی متری از كف، دانه بندی : 15 تا 20 میلیمتر

    تا ارتفاع 30 سانتی متری از كف، دانه بندی : 3 تا 8 میلیمتر

    تا ارتفاع 45 سانتی متری از كف، دانه بندی : 1 تا 2 میلیمتر

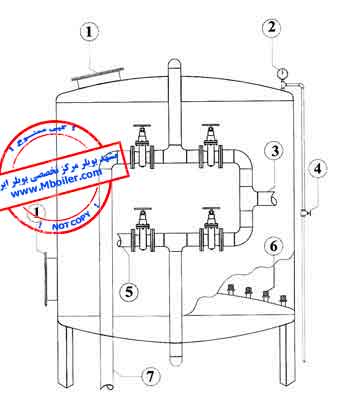

    اجزای دستگاه فیلتر شنی

    1. دریچه بازدید و سرویس
    2. فشار سنج
    3. ورودی آب استخر
    4. شیر هواگیری
    5. خروج آب تصفیه شده
    6. نازل پلاستیكی
    7. تخلیه

    نقشه فنی فیلتر شنی

    جدول فنی فیلتر شنی

    نقشه فنی فیلتر شنی
