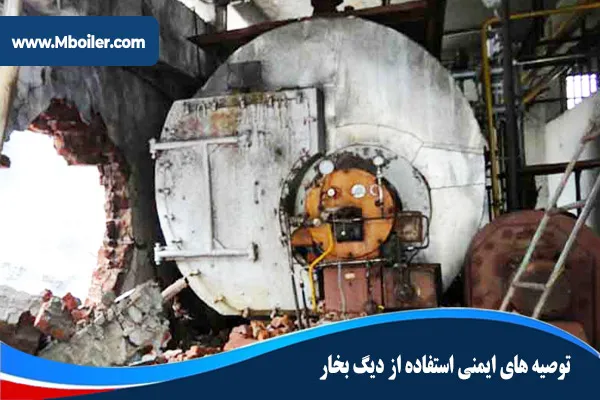

توصیه های ایمنی استفاده از دیگ بخار

  • ۰۱ اردیبهشت ۱۳۹۷

  • تعداد نظرات: 96

  • تعداد بازدید: 537

  • توصیه های ایمنی استفاده از دیگ بخار و عملکرد صحیح دیگ بخار و دیگ آبگرم برای بسیاری از صنایع و کارخانجات امری ضروری می باشد. به همین دلیل امروزه دیگ بخار و دیگ آب گرم در مرحله تولید به دستگاه‌های کنترل ایمنی مجهز شده اند که ایمنی دیگ بخار و بازدهی آنها را به طرز محسوسی افزایش داده است.

    اگر چه تجهیزات پیشرفته و به روز برای ایمنی تجهیزات و مخازن تحت فشار ضروری است اما برای اطمینان از عملکرد ایمن دیگ بخار و آب داغ کافی نیست.

    علاوه بر تجهیزات به روز و مدرن، برای افزایش ایمنی و بالارفتن بهره‌وری دیگ بخار باید دیگ بخار بصورت ادواری بازرسی شده و در موارد ضروری توسط شرکت های صاحب صلاحیت از طرف اداره استاندارد گواهی سلامت صادر شود.



    اهمیت به کاربردن توصیه های ایمنی استفاده از دیگ بخار

    در صورت سهل انگاری در بازرسی دوره ای مخازن تحت فشار به مرور باعث کاهش و افت بهره‌وری و حتی خطرات جدی برای پرسنل و مجموعه ای که از آن استفاده می کنند خواهد شد.

    در این میان بازرسی دیگ بخار با توجه به فشار و دمای بالای بخار تولیدی اهمیت ویژه ای دارد. در مقالاتی تحت عنوان سرویس و نگهداری دیگ های بخار که در سه مطلب منتشر شد به مواردی که در سرویس روزانه دیگ بخار، سرویس هفتگی دیگ بخار، سرویس ماهانه دیگ بخار و سرویس سالانه دیگ بخار پرداخته شد.

    همچنین طرز استفاده صحیح دیگ بخار در این سری مقالات توضیح داده شد در ادامه برخی موارد که در حین بازرسی دوره ای دیگ بخار باید مدنظر داشت بیان می‌شود.

    روش های سرویس و نگهداری دیگ بخار



    انجام بازرسی دوره ای دیگ بخار

    برای انجام بازرسی دوره ای دیگ بخار باید میزان بهره برداری از دیگ بخار را در نظر گرفت و با توجه به آن فواصل زمانی بین تمیز کردن لوله‎ها از دوده و بررسی میزان رسوب و زنگ زدگی آنها، مشخص می شود. اما برای حفظ بازدهی بالای بویلر نباید فاصله زمانی بین تمیز کردن لوله ها از سه ماه بیشتر باشد.
    اگر تمیز کردن لوله ها به موقع انجام نشود علاوه بر کاهش راندمان دیگ بخار از عمر مفید لوله ها نیز کاسته می شود و در نهایت موجب هزینه تعویض لوله های تخلیه زودتر از مدت زمان استاندارد خواهید شد.



    بازرسی‎های دوره‎ای حین بهره‎ برداری

    در حین بهره برداری از دیگ بخار نیز باید بازرسی ها بصورت دوره ای و منظم انجام شوند تا از بروز اتفاقات ناگوار مانند آتش سوزی و انفجار در محل نصب و استفاده از دیگ بخار جلوگیری بعمل آید.

    همواره پیش‎بینی خطرات احتمالی و جلوگیری از بروز آنها در حین بهره‎برداری دیگ بخار از اهمیت بسیار بالایی برخوردار است و هزینه های پیش بینی نشده بعدی را بشدت کاهش می دهد.
    با توجه به قوانین اداره استاندارد و وزارت کار، دیگ های بخار باید در زمان بهره برداری در فواصل مشخص مورد بازرسی قرار بگیرند و بعد و پس از بازرسی تاییدیه قانونی دریافت نمایند.



    لزوم انجام بازرسی دوره ای دیگ بخار

    با انجام بازرسی همه اجزای اصلی شامل کوره، صفحات انتهایی، محفظه آتش، پوسته، آتش دان‌ها، مقاوم‌های میله‌ای، و … از جهات مشکلات مختلف مانند ترک، شکستگی، تغییر فرم، گرفتن رسوب و دوده و هرگونه مشکل فنی و فیزیکی مورد بازرسی قرار می گیرند.

    همچنین تست های مختلف از قبیل ضخامت سنجی در همه بخش های مورد نظر انجام می شوند. در بازرسی دوره ای علاوه بر موارد فوق عملکرد همه لوازم و قطعات جانبی مثل مشعل، شیشه آب نما، لوله کنترل و شیر اطمینان بررسی می شود و دیگ بطور کامل عایق کاری می شود. همچنین میزان آب مصرفی دستگاه باید سنجیده شود.



    بازرسی اجزای مختلف دیگ بخار

    رعایت نکات زیر در رابطه با دیگ بخار ضرورت دارد:
    باید هر مخزن تحت فشار سه عامل اصلی که شامل مانومتر دقیق، سوپاپ اطمینان سالم و کالیبره شده، پرشر سوئیچ (کنترل فشار ) استاندارد باید در غیر اینصورت خطر انفجار و ایجاد حادثه بسیار زیاد خواهد بود.
    رنگ آمیزی مخازن تحت فشار و لوله های بدون عایق از موارد ضروری به حساب می آید. در غیراینصورت در نتیجه رطوبت موجود در سالن تاسیسات که همراه با گرم بودن محیط نیز می باشد باعث ایجاد خوردگی در آنها خواهد شد
    گریس کاری و روغن کاری شیر فلکه‌های نصب شده بر روی خطوط انتقال باعث جلوگیری از خوردگی آنها خواهد شد. در غیر اینصورت در مدت کوتاهی از بین خواهند رفت.



    ادوات ایمنی و کنترل در دیگ بخار

    ادوات مختلفی برای دیگ های بخار طراحی شده اند که از وقوع حوادث پیشگیری کرده و عملکرد دیگ ها را در راندمان بهینه حفظ می کنند در ادامه به چند مورد اشاره می گردد:



    بازرسی قطعات کنترلی دیگ بخار

    محفظه احتراق

    در بازه های زمانی مشخص باید داخل محفظه احتراق مخصوصا لوله های دیگ بخار و قسمت پشت دیگ بخاراز رسوب و دوده تمیز شوند. در صورت بازکردن درب جلو و عقب دیگ بخار می توان همه لوله ها را براحتی تمیز نمود و با باز کردن دریچه انفجار به داخل محفظه احتراق راه یافت و رسوبات دوده ای داخل آن را تمیز نموده و از بین برد.
    تمیز نمودن رسوبات بوسیله برس های مخصوصی انجام می شود. بعد از تمیز کردن برای نصب مجدد درب جلو و عقب دیگ بخار توجه داشته باشید که همه نوارهای نسوز باید تعویض شوند.



    تجهیزات کنترل فشار

    بررسی منظم فشار بویلر برای حفظ ایمنی این دستگاه ضرورت بالایی دارد. پرشر سوییچ ها تجهیزات کنترل فشار دیگ بخار هستند با توجه به استاندارد باید دو عدد پرشرسوییچ بر روی کلکتور نصب شود.
    اگر فشار دیگ بخار از حد استاندارد بالاتر باشد، سوییچ فشار عمل نموده و بصورت همزمان آژیر دستگاه روشن شده و فرمان مشعل دستگاه خاموش خواهد شد.

    پرشر دوم برای اطمینان نصب شده و در صورت عدم کارکرد صحیح یا ایجاد هرگونه اختلالی در عملکرد پرشر اول وارد عمل می شود و فرمان خاموشی مشعل را صادر می‎کند.

    اگر به هر دلیل هر دو پرشر سوئیچ عمل نکنند، بخار اضافی بوسیله شیر اطمینان از دیگ بخار خارج شده و بدین صورت از بروز انفجار جلوگیری خواهد شد.



    ضرورت استفاده از تجهیزات کنترل فشار در دیگ بخار چیست؟

    دیگ بخار و اکثر بویلرها در دسته بندی مخازن تحت فشار قرار می گیرند و با توجه به این مطلب نباید در فشار پایین کار کنند. در صورت کار این مخازن در فشار پایین راندمان آنها کاهش پیدا کرده و در دیگ بخار باعث افت کیفیت بخار خروجی می شود.در نتیجه تجهیزات کنترل فشار در دیگ بخار اهمیت فوق العاده دارد.

    از طرف دیگر هر کدام از کاربردهای بخار فشار کاری خاصی را می طلبند و حداکثر فشار کاری مجاز (MAWP) آنها متفاوت است. اگر فشار بخار ورودی به تجهیزات مصرف کننده بخار از حد فشار کاری بیشتر باشد، ممکن باعث بروز خطراتی شود.

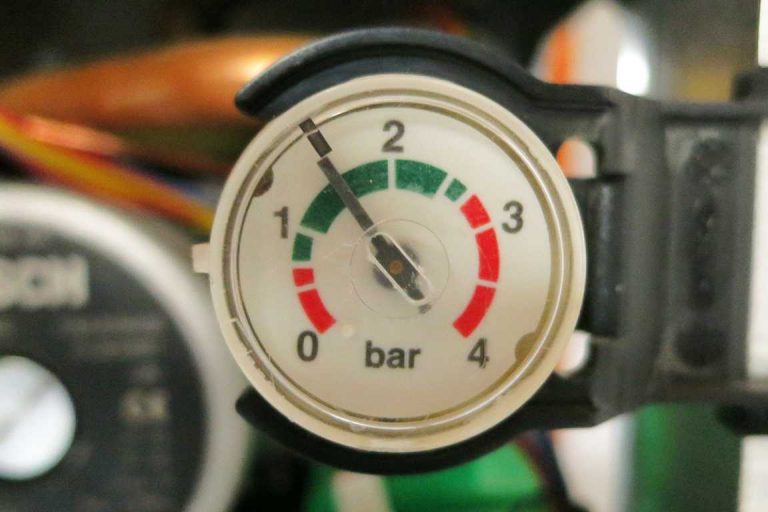

    استفاده از تجهیزات کنترل فشار در دیگ بخار

    بنابراین برای عملکرد بهتر است که دیگ بخار و سایر بویلرها در فشار بالا کار کرده و در نتیجه فشار بخار خروجی از دیگ بخار بسیار بالاست و لازم است که بوسیله شیرفشارشکن کاهش فشار پیدا کند. در این مواقع ضروری است که با استفاده از شیرهای فشارشکن، فشار بخار ورودی را کاهش داده شود تا برابر با مقدار (MAWP) یا کمتر از آن شود.

    توصیه های ایمنی استفاده از دیگ بخار



    شیر فشارشکن چیست؟

    انواع شیر فشارشکن در دیگ بخار به صورت اتومات، بخار پرفشار و متغیر تولید شده توسط دیگ بخار را، به بخاربا فشار دلخواه و ثابت تبدیل می کنند. برای امنیت دیگ بخار استفاده از شیر فشار شکن بسیار اهمیت دارد و برای سالم ماندن سایر اجزاء دیگ بخار ضروری است.

    در انتخاب شیر فشار شکن مورد استفاده باید به اندازه آن دقت کرد. انتخاب سایز بزرگتر از حد لازم برای شیرها، علاوه بر اینکه هزینه بیشتری دارد، دلیل اصلی فرسودگی سـریع می باشد به علاوه حرکت بسیار کوچک در شیر باعث تغییرات زیاد در میزان گذر سیال گشـته باعث تغییرات فشار بیشتر در خروجی خواهد شد.

    در دیگ بخار علاوه بر فشارشکن از شیر اطمینان نیز استفاده می شود. کاربرد شیر اطمینان که بعد از شیر فشارشکن نصب می‌شود، این است که در زمان خرابی شیر فشارشکن از ازدیاد فشار جلوگیری می‌کند.



    ۵ دلیل کم کردن و کنترل فشار بخار در بویلر

    همانطور که بیان شد استفاده از تجهیزات کنترل فشار در دیگ بخار باعث عملکرد بهتر دیگ بخار خواهد شد و علاوه بر افزایش راندمان دیگ بخار باعث جلوگیری از افت کیفیت بخار خروجی می گردد.

    با کاهش فشار خروجی دیگ بخار، می توان لوله ها و شیرهایی با قطر کمتر در مسیر انتقال بخار استفاده نمود که باعث کاهش هزینه‌ها و صرفه جویی نیز می شود.

    دلیل دیگر استفاده از شیرهای فشار شکن این است که بدلیل اینکه دما و فشار با هم ارتباط مستقیم دارند با کنترل فشار می توان تا حد زیادی دما را نیز کنترل نمود و این یک مزیت به شمار می آید.

    در فشار پایین تر، انرژی نهفته بخار بیشتر از فشارهای بالاتر است، در نتیجه مصرف کننده هایی که با فشار پایین کار می‌کنند. می توانند حرارت بیشتری را انتقال دهند که این امر باعث بالارفتن راندمان دیگ بخار خواهد شد .

    کاهش فشار بخار باعث کاهش میزان فلاش بخار خواهد شد که این مورد هم باعث می‌شود راندمان افزایش پیدا ‌کند.



    تجهیزات کنترل سطح آب

    سطح آب دیگ بخار بوسیله لول کنترل چک می شود. بصورت روزانه و در زمان کار دیگ بخار شیر زیر لول کنترل آب داخل آن را تخلیه نمایید. اگر درون لول کنترل بصورت روزانه تخلیه نشود ممکن است باعث ایجاد اختلال در عملکرد قطعه شده و صدمات جبران ناپذیری وارد نماید.

    شیر زیر لول سوئیچ سه وضعیت متفاوت تخلیه آب لول، وضعیت نرمال و تخلیه دیگ بخار به بلودان را ایجاد می‎کند.



    -کنترل سطح آب و قطع کن سوخت کم آبی

    کنترل سطح آب و قطع کن سوخت کم آبی



    این دو وسیله دو عملکرد مجزا انجام می دهند، اما گاهی اوقات در یک واحد ترکیب می شوند. باید مطمئن شد که لوله کشی مربوط به این وسایل باز بوده و در تمامی اوقات عاری از تجمع رسوب یا لجن باشد.

    سه راهه های متقاطع امکان تمیزکاری و بازرسی ساده لوله کشی را فراهم می کنند. قطع کن های سوخت کم آبی (منظور از کم آبی پایین بودن سطح آب در دیگ بخار است) باید به صورت دوره ای از نظر عملکرد درست چک شوند.

    با توجه به این که این کار مستلزم آن است که سطح آب دیگ بخار تا حداقل سطح عملیاتی ایمن پایین آورده شود، فلذا باید با احتیاط زیاد انجام گیرد.

    علاوه بر تست های دوره ای، محفظه شناور در کنترل سطح آب و یا قطع کن سوخت کم آبی باید به طور کامل شسته شود تا رسوب تجمع یافته در آن خارج گردد.

    کنترل های سطح آب و ادوات قطع کن سوخت کم آبی باید حداقل یک بار درسال باز شوند و تحت تمیزکاری و بازرسی دقیق قرار گیرند.





    تخلیه لول کنترل

    برای تخلیه لول کنترل باید شیر را متناسب چرخش عقربه‎های ساعت چرخانده، شیر در وضعیت بلودان قرار داد و آب، بخار و رسوب ایجاد شده راتخلیه نمود. به محض اینکه حد سطح آب در وضعیت تخلیه بیش از حد پایین آمد، توسط لول کنترل فرمان خاموشی مشعل و روشن شدن پمپ صادر می شود.

    عمل تخلیه را تا زمانی که آب خروجی تمیز شود ادامه می یابد و سپس شیر تخلیه را بسته می شود. باید بعد از بستن شیر تخلیه سطح آب به طور اتوماتیک به حالت اول بازگردد و مشعل خاموش شود در غیر این‌ صورت احتمال ایجاد اختلال در کارکرد صحیح لول کنترل وجود دارد و باید لول کنترل تعویض شود.

    برای قرار دادن شیر تخلیه روی وضعیت نرمال آن را در جهت خلاف عقربه‎های ساعت بچرخانید. آب به داخل لول وارد می‎شود و بصورت اتوماتیک سطح آب مورد نظر را تأمین می‎کند.

    برای تغییر وضعیت شیرتخلیه، شیر را در هر وضعیت به طور کامل تا انتها چرخانده و سپس جهت چرخش را معکوس نمایید، بدلیل اینکه وجود یک ضامن، باعث عدم چرخش شیر در جهت عکس خواهد بود.



    تخلیه دیگ بخار به بلودان

    برای تخلیه دیگ بخار به بلودان شیر تخلیه لول کنترل را در حالت میانه قرار می دهیم. اگر شیر در حالت میانه باشد، در هیچکدام از دو وضعیت قبلی نیست و با باز کردن شیر متصل به بویلر، آب بویلر به بلودان تخلیه می شود.



    شیر اطمینان

    باید عملکرد شیر اطمینان بصورت مرتب بررسی شود. اگر در مسیر خروج بخار از شیر اطمینان رسوب ایجاد شود در مواقع نیاز از باز شدن شیر جلوگیری به عمل می آورد. عدم تخلیه به موقع بخار اضافی دیگ بخار، خطر انفجار دیگ‎خانه به همراه دارد.

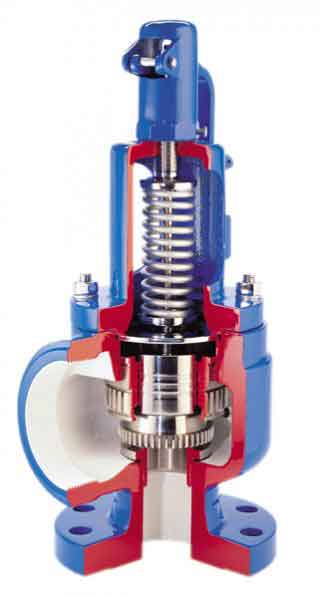

    شیر-اطمینان

    شیر اطمینان وسیله ایمنی اصلی در دیگ بخار به شمار می رود. شیرهای اطمینان به نحوی طراحی می شوند که در صورت خرابی سایر سیستم ها، کل فشار تولید شده در داخل دیگ را آزاد می کنند.

    تمام دیگ های بخار و دیگ های آبگرم باید دارای حداقل یک شیر اطمینان با ظرفیت تعدیل فشار کافی باشند که از عهده حداکثر خروجی مشعل بر آمده یا از آن فراتر رود.

    توانایی یک شیر اطمینان در انجام وظیفه در نظر گرفته شده برای آن می تواند تحت تاثیر چندین عامل قرار گیرد:

    از جمله خوردگی داخلی و جریان محدود شده.خوردگی داخلی شایع ترین علت “انجماد” یا سفت شدن شیرهای اطمینان است.

    این عیب معمولا در اثر نشتی یا غلیان جزئی ناشی از نشستن نادرست دیسک شیر ایجاد می شود و وضعیتی است که باید سریعا اصلاح شود.

    یکی از نکات مهم این است که دیگ بخار هرگز نباید خیلی نزدیک به فشار تنظیمی شیر اطمینان کارکند زیرا این فشار باعث می شود شیر کم کم نشت کند که این به خوردگی داخلی و نهایتا جلوگیری از عملکرد شیر منجر خواهد شد.



    – آب نما

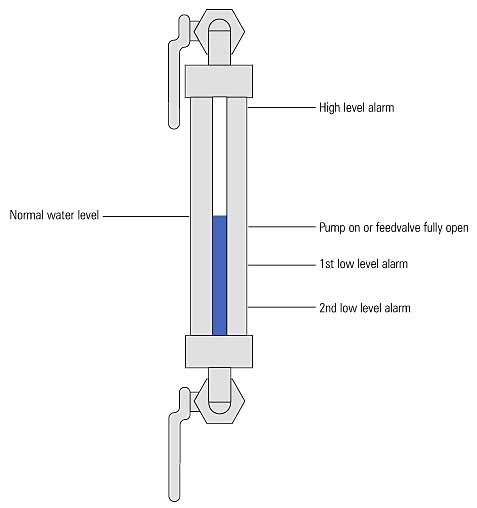

    آب نما

    آب نما اپراتور را قادر می سازد تا سطح واقعی آب در دیگ بخار را مشاهده و تایید کند. آب نما چنانچه به درستی تمیز و نگهداری نشود، ممکن است به نظر رسد که سطح کافی آب رانشان می دهد در حالی که دیگ بخار واقعا در شرایط کم آبی کار می کند.

    گاهی اوقات یک لکه در داخل آب نما جائی که آب نما در تماس با آب جوشان است، شکل می گیرد. این لکه می تواند حضور آب در دیگ بخار را جلوه دهد، مخصوصا وقتی که آب نما کاملا پر یا خالی از آب باشد.

    در صورت لزوم آب نما را تعویض کنید، حتی اگر دیگ باید خاموش شود. این کار شاید دردسرساز و پر زحمت باشد، اما دردسر آن در مقایسه با خساراتی که از روشن بودن دیگ بدون یک آب نمای کارآمد ناشی می شوند، هیچ است.

    خطوط اتصالی به آب نما ممکن است مسدود شده و باعث شوند وقتی که سطح آب دیگ بخار پایین است،آب نما سطوح نرمال آب را نشان دهد.

    بنابراین لوله کشی متصل کننده آب نما به دیگ بخار باید مرتبا تمیزکاری و بازرسی شود تا از پاک بودن آن اطمینان حاصل گردد.



    اصول مهم ایمنی در بویلر و دیگ بخار چیست؟

    قوانین مهم و عمومی ایمنی قابل اجرا در مورد كار بویلر و دیگ بخار به قرار زیر است:

    1- در دیگ های بخار برای دسترسی به قسمت های مختلف دیگ از نردبان های ایمنی بدون عیب، داربست ها، بالابرها و كابل استفاده كنید.

    2- در موقع ورود به داخل بویلر و دیگ بخار اطمینان حاصل نمایید كه كلیه شیرها، خطوط و اتصالات مشابه مربوط به بخار، آب، سوخت، هوا و گازهای احتراق، محكم بسته شده و مسدود گردیده اند.

    3- از لامپ های كم ولتاژ و سیم های رابط با حفاظ و عایق كاری مناسب استفاده كنید.

    4- اطمینان حاصل نمائید كه استوانه و كوره ها، قبل از ورود به آن، بطور مناسب تخلیه شده باشد.

    5-در هر جاییكه احتمال افتادن اشیا یا امكان تصادف با قطعات بیرون آمده از قبیل شیرها یا زانویی های خطوط لوله كشی وجود دارد از كلاه های ایمنی استفاده نمائید.

    6-جهت جلوگیری از تماس پوست با محتویات خطرناك داخل دیگ بخار از لباس مخصوص استفاده نمایید.



    برای کسب اطلاعات بیشتر، مقالات مربوطه را مطالعه فرمایید:

    نگهداری از دیگ بخار (بویلر بخار)

    اپراتوری و نگهداری دیگ بخار بصورت صحیح
